矿山机械--破碎筛分设备

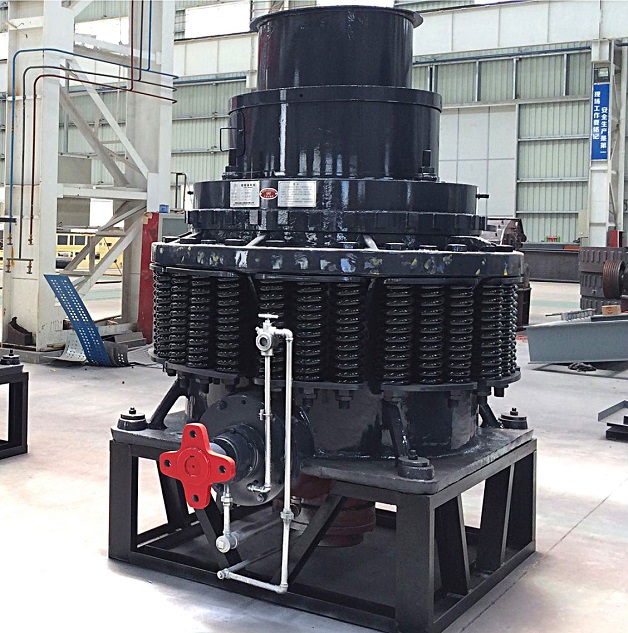

圆锥破碎机
产品简介
弹簧圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成。弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石,具有结构可靠,生产效率高,调整方便,使用经济等特点;并且弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔而不危害机器,采用干油或水两种密封形式,使石粉与润滑隔离,保证可靠工作。
【最大给料尺寸】:300mm
【处理能力】:12-1000t/h
【应用范围】:弹簧圆锥破碎机适用于冶金、建筑、筑路、化学及硅酸盐行业中原料的破碎,可以破碎中等和中等硬度以上的各种矿石和岩石。
【应用物料】:花岗岩、滑石、煤泥、石灰石、明矾石等物料。
·
产品优势
使用年限长
该设备采用全液压操作,故使用方便,过铁能力强,易于实现自动化,其可靠性和寿命大大提高。另外,可以根据用户需求,通过计算机对破碎机进行自动控制,甚至运程控制。
维修方便
由于弹簧圆锥破碎机结构设计合理,所有部件均有耐磨部件护体,减少维修费用,且所有零件都可以从项部或侧面拆装和维护,无需拆装机架、紧固螺栓,使设备的日常维护工作更加简便。
产品质量优
弹簧圆锥破碎机采用独特的粒间层压破碎作用,使被破碎后的物料更加均匀,产品形状更整齐;并且设备的破碎腔过深,使物料在腔内能受到充分的破碎,达到优质的颗粒状。
较高的处理能力
弹簧圆锥破碎机将较高的转速冲程相结合,从而使弹簧圆锥破碎机的额定功率和通过能力变大,大大提高了设备的处理能力,以及的高了生产。
工作原理
·
工作时,弹簧圆锥破碎机电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周
固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。
技术参数
型号 | 规格 | 破碎锥大端直径 | 最大给料尺寸 | 排料口宽度 | 处理能力 | 电动机功率 | 总重量 |
PYB600 | Ø600 | 600 | 65 | 12-25 | 40 | 30 | 5 |
PYD600 | 35 | 3-13 | 12-23 | 5.5 | |||
PYB900 | Ø900 | 900 | 115 | 15-50 | 50-90 | 55 | 11.2 |
PYZ900 | 60 | 5-20 | 20-65 | 11.2 | |||
PYD900 | 50 | 3-13 | 15-50 | 11.3 | |||
PYB1200 | Ø1200 | 1200 | 145 | 20-50 | 110-168 | 110 | 24.7 |
PYZ 1200 | 100 | 8-25 | 42-135 | 25 | |||
PYD1200 | 50 | 3-15 | 18-105 | 25.3 | |||
PYB 1750 | Ø1750 | 1750 | 215 | 25-50 | 280-480 | 160 | 50.3 |
PYZ1750 | 185 | 10-30 | 115-320 | 50.3 | |||
PYD1750 | 85 | 5-13 | 75-230 | 50.2 | |||
PYB2200 | Ø2200 | 2200 | 300 | 30-60 | 59-1000 | 280-260 | 80 |
PYZ2200 | 230 | 10-30 | 200-580 | 80 | |||
PYD2200 | 100 | 5-15 | 120-340 | 81.4 |
